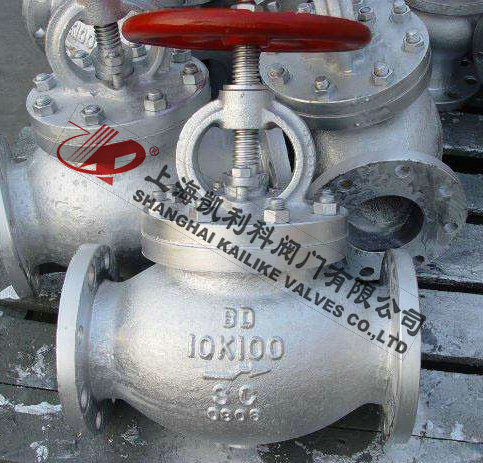

J41H日標截止閥
J41H日標截止閥適用于公稱壓力10K-20K，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
|
產品名稱： |
日標截止閥 |
產品形號： |
J41H-10K-20K |
|
公稱通徑： |
DN15～DN200 |
結構形式： |
截止式 |
|
公稱壓力： |
10K～20K～30K |
連接方式： |
法蘭 |
|
適用溫度： |
-29ºC～+550ºC |
驅動方式： |
手動、蝸輪、氣動、電動 |
|
閥體材質： |
WCB、鑄鋼、碳鋼、不銹鋼 |
標準： |
國標GB、日標JIS、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、氣體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
J41H日標截止閥適用于公稱壓力10K-20K，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
設計標準
|
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗—檢驗 |
|
JIS B2071 B2081 |
JIS B2002 |
JIS B2212 B2214 |
JIS B2071 B2081 |
JISB2003 |
性能規范
|
閥體材料 |
SCPH2-11 |
SCPH-32 |
SCS13A |
SCS19A |
SCS14A |
SCS16A |
SCPL1 |
|
適用溫度 |
≤425 |
≤540 |
≤275 |
≤200 |
≤275 |
≤200 |
-45-150 |
|
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
氨氣液氨 |
主要零件材料
|
零件名稱 |
CF8系列 |
CF3系列 |
CF8M系列 |
CF3M系列 |
WCB系列 |
|
閥體/閥蓋 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
閥瓣 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
|
閥瓣蓋 |
304 |
304L |
316 |
316L |
1Cr13 |
|
閥桿 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
|
填料 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
石墨 |
|
墊片 |
PTFE+304 |
PTFE+304L |
PTFE+316 |
PTFE+316L |
石墨+304 |
|
壓蓋 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
填料壓環 |
304 |
304L |
316 |
316L |
1Cr13 |
|
螺栓 |
A193-B8 |
A193-B8 |
A193-B8M |
A193-B8M |
35CrMoA |
|
螺母 |
A194-8M |
A194-8M |
A194-8M |
A194-8M |
45 |
外形結構圖
主要外形尺寸
|
10K |
|
DN |
in |
L |
D |
D1 |
D2 |
b |
n-ød |
H |
Do |
|
50 |
2 |
203 |
155 |
120 |
100 |
16 |
4-ø19 |
360 |
200 |
|
65 |
21/2 |
216 |
175 |
140 |
120 |
18 |
4-ø19 |
380 |
200 |
|
80 |
3 |
241 |
185 |
150 |
130 |
18 |
8-ø19 |
415 |
250 |
|
100 |
4 |
292 |
210 |
175 |
155 |
18 |
8-ø19 |
465 |
250 |
|
125 |
5 |
356 |
250 |
210 |
185 |
20 |
8-ø23 |
515 |
300 |
|
150 |
6 |
406 |
280 |
240 |
215 |
22 |
8-ø23 |
545 |
350 |
|
200 |
8 |
495 |
330 |
290 |
265 |
22 |
12-ø23 |
675 |
450 |
|
20K |
|
50 |
2 |
267 |
155 |
120 |
100 |
18 |
8-ø19 |
420 |
200 |
|
65 |
21/2 |
292 |
175 |
140 |
120 |
20 |
8-ø19 |
465 |
250 |
|
80 |
3 |
318 |
200 |
160 |
135 |
22 |
8-ø23 |
490 |
300 |
|
100 |
4 |
356 |
225 |
185 |
160 |
24 |
8-ø23 |
590 |
350 |
|
125 |
5 |
400 |
270 |
225 |
195 |
26 |
8-ø25 |
690 |
400 |
|
150 |
6 |
444 |
305 |
260 |
230 |
28 |
12-ø25 |
760 |
450 |
|
200 |
8 |
559 |
350 |
305 |
275 |
30 |
12-ø25 |
1070 |
450 |
聲明：【J41H日標截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J41H日標截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
