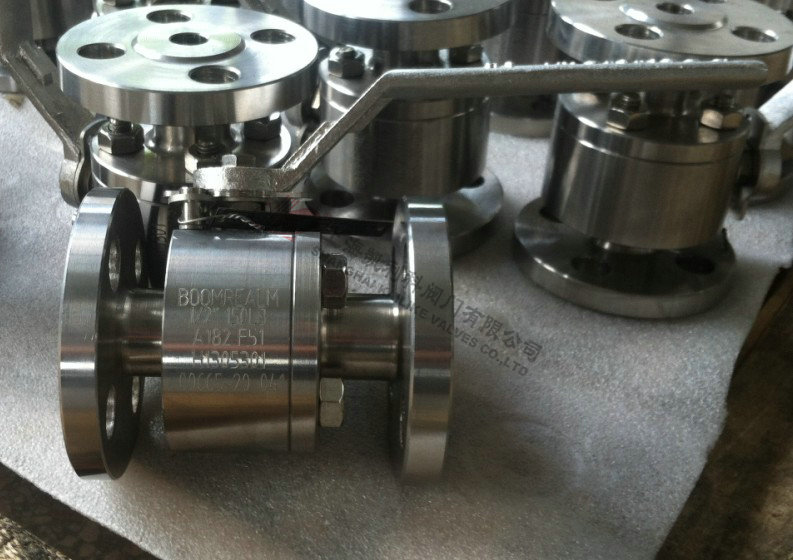

產品名稱：	不銹鋼抗硫球閥	產品型號：	KQ41F
公稱通徑：	DN15～DN600	結構形式：	球形
公稱壓力：	16.0Mpa～32.0Mpa	連接方式：	法蘭、螺紋、焊接
適用溫度：	-20～180℃	驅動方式：	手動、電動、氣動
閥體材質：	不銹鋼304/316/316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、燃?xì)?、硫酸、氣體及某些腐蝕性液體	生產廠家：	上海凱利科閥門有限公司

產品說明

KQ41F不銹鋼抗硫球閥是根據用戶的需求，為滿足在硫化環境下的抗硫化就力裂化的要求，我們從設計，選材、制造、試驗、表面處理及涂漆都嚴格按美國腐蝕化工程師協會NACE的有關標準要求進行。

產品特點

KQ41F不銹鋼抗硫球閥不僅選材廣泛且內件材料均采用表面鍍鎳或不銹鋼316材質、密封圈采用特制的聚合物材料。使閥門不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能好，適用壓力與溫度范圍廣，全通徑與縮經齊備，并可配多種驅動裝置，是化工、石油煉制、油氣開采與輸送系統理想的用閥選擇。
公稱通徑：DN50-400mm 2"-16"
縮徑：DN50-450mm 2"-18"
公稱壓力：PN2.5-10.0MPa
CLASS：150-900Lb
適用溫度：－196℃-300℃

主要性能及規范

公稱壓力 PN(MPa)	試驗壓力(MPa)			壓力級	試驗壓力(MPa)
	殼體	高壓液密封	低壓氣密封		殼體	高壓液密封	低壓氣密封
2.5	3.75	2.75	0.6	CLASS150	2.94	2.16	0.6
4.0	6.0	4.4		CLASS300	7.76	5.62
6.4	9.6	7		CLASS600	15.3	11.23
10.0	15	11		CLASS900	23	16.85

型號、零件材料及主要參數

主要型號		零件名稱	材質
			碳鋼	低溫鋼	不銹鋼
OQK4 1/7E OQK34 1/7E OQK64 1/7E OQK94 1/7E		閥體	A105	A350LF2	A182 F316
		球體	A105+鍍鎳	A350LF2	A182 F316
		閥桿、固定軸	45/40cr+鍍鎳	42CrMo+鍍鎳	A182 F316
		閥座	A105+鍍鎳	A350LF2+鍍鎳	A182 F316
		密封圈	增強聚四氟乙烯 對位聚苯
		O型圈	氟橡膠
		墊片、填料	柔性石墨 V型聚四氟乙烯
		軸套	SF自潤滑軸承
		螺栓	A193 B7M	A193 B7M	316
		螺母	A194 2HM	A194 7M	316
應 用 規 范	結構長度按	GB12221-89 ANSI B16.10
	法蘭尺寸按	JB79-59 GB9113 HG20592-97 ANSI B16.5
	焊接標準按	GB12221-89 ANSI B16.25
	檢驗試驗按	GB/T13927 JB/T9092-99 API598
	防火試驗按	API 607 BS6755 II



聲明：【KQ41F不銹鋼抗硫球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的KQ41F不銹鋼抗硫球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
