產品名稱：	帶放水管排污孔	產品型號：	GSP
公稱通徑：	DN50～DN150	功能作用：	排污
公稱壓力：	1.6MPa	連接方式：	法蘭
適用溫度：	-28ºC～+60ºC	安裝位置：	儲罐
閥體材質：	鋁合金、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	汽油、柴油、煤油、原油、甲苯等	生產廠家：	上海凱利科閥門有限公司

產品說明

GSP帶放水管排污孔設置在輕質油罐下部距地面300MM左右處，清掃油罐時從此孔排出污泥。帶放水管的帶放水管排污孔平時可通過放水管排出罐內污水。

結構原理

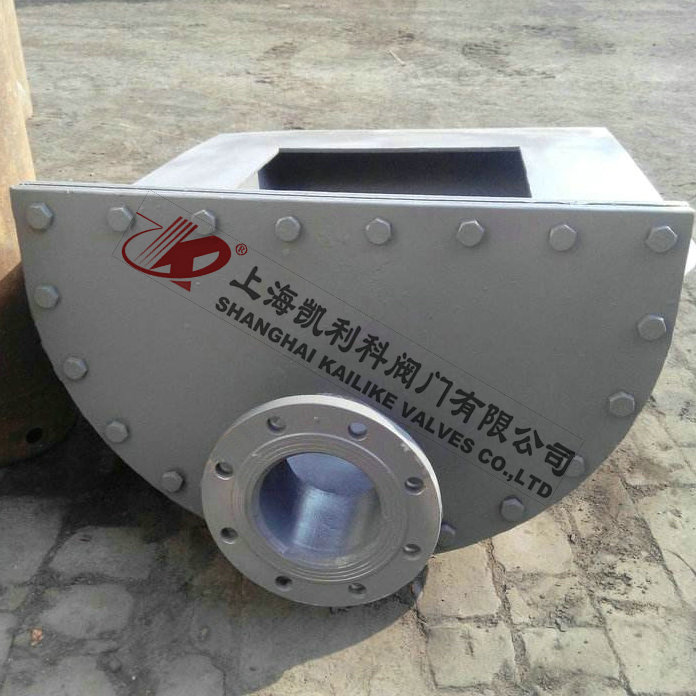

1、帶放水管排污孔由沿軸線剖分的DN600mm鋼管制成，設置在油罐底板下面，伸出罐外一端有法蘭蓋，法蘭蓋上附設放水管。平時可從放水管排除底水，清掃油罐時，打開法蘭蓋，從帶放水管排污孔清掃出沉積于罐底的污泥。
2、放水管是為了排放油罐底水而設置的。其口徑根據油罐容積確定，容積小于3000m的油罐多采用DN50mm和DN80mm的放水管；容積等于或大于3000m的油罐多采用DN100mm的放水管。放水管有固定設置和與帶放水管排污孔聯合設置兩種形式。固定設置的放水管用于重油儲罐。每個油罐一般裝設一個放水管。平時可從放水管排出底水，清掃油罐時，打開法蘭蓋，從帶放水管排污孔清掃出沉積于罐底的污泥。
3、帶放水管排污孔放水管在油罐上的安裝位置可根據放水和排污的便利情況來確定，但與人孔的水平夾角應不小于90°。

外形結構圖



主要外形尺寸

規格型號	D	L	法蘭PN1.6	備注
GSP-50A	53	75	JB/T78-94	按照客戶指定，定制非標產品
GSP-80B	81	75	JB/T78
GSP-100C	108	80	JB/T78
GSP-150D	149	100	JB/T78

聲明：【GSP帶放水管排污孔】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GSP帶放水管排污孔產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
