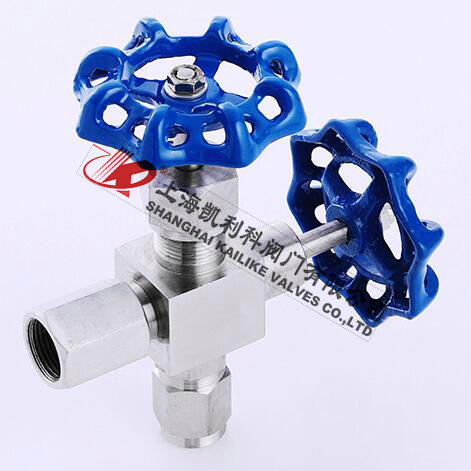

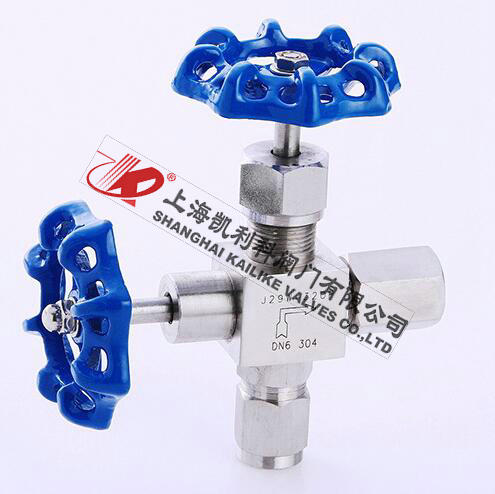

J29H,J29W壓力表針型閥
J29H、J29W壓力表針型閥是由內外螺紋連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，壓力表針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。
|
產品名稱： |
壓力表針型閥 |
產品型號： |
J29H、J29W |
|
公稱通徑： |
DN3～DN6 |
結構形式： |
錐面或球面密封 |
|
公稱壓力： |
16.0MPa～32.0MPa |
連接方式： |
內螺紋、外螺紋 |
|
適用溫度： |
-40ºC～+540ºC |
驅動方式： |
手動（一字形手柄或菊花形手輪） |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、空氣等氣體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
J29H、J29W壓力表針型閥是由內外螺紋連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，壓力表針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量,較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。
產品特點
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 管接頭內螺紋連接(NPT,G,Rc,Rp…)
3. 結構特征: 錐面或球面密封
4. 閥門檢驗與試驗: GB/T13927-1992
5. 公稱壓力: ≤10000Psi
6. 適用工作溫度: -29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…
零件材料
|
零件名稱 |
閥體 |
閥桿 |
閥底座 |
填料 |
填料閥蓋 |
手輪 |
|
J29H/W-320-DN3 |
碳鋼 |
鉻不銹鋼 |
聚四氟乙稀
柔性石墨 |
碳鋼 |
優質碳鋼 |
|
J29H/W-320P-DN6 |
鉻鎳不銹鋼 |
鉻不銹鋼 |
鉻鎳不銹鋼 |
不銹鋼 |
性能規范
|
型號 |
公稱壓力Mpa |
試驗壓力PSMpa |
工作壓力Mpa |
工作溫度℃ |
適用介質 |
|
殼體 |
密封液 |
密封氣 |
|
J29H/W-320 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540℃ |
液化石油氣水、酸、蒸汽、
油品等 |
|
J29H/W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425℃ |

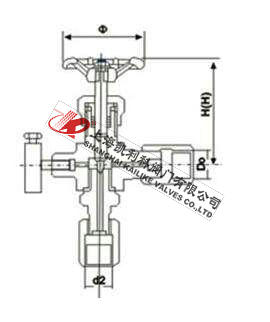

外形結構圖
主要外形尺寸
|
型號 |
公稱直徑DNmm |
尺 寸 |
重量kg |
|
L1 |
D1 |
D2 |
L2 |
H |
H1 |
M1 |
M2 |
|
J29H/W-320 |
3 |
60 |
65 |
50 |
65 |
85 |
93 |
M14×1.5 |
M20×1.5 |
1.0 |
|
J29H/W-320P |
6 |
60 |
65 |
50 |
65 |
85 |
93 |
M14×1.5 |
M20×1.5 |
1.0 |
