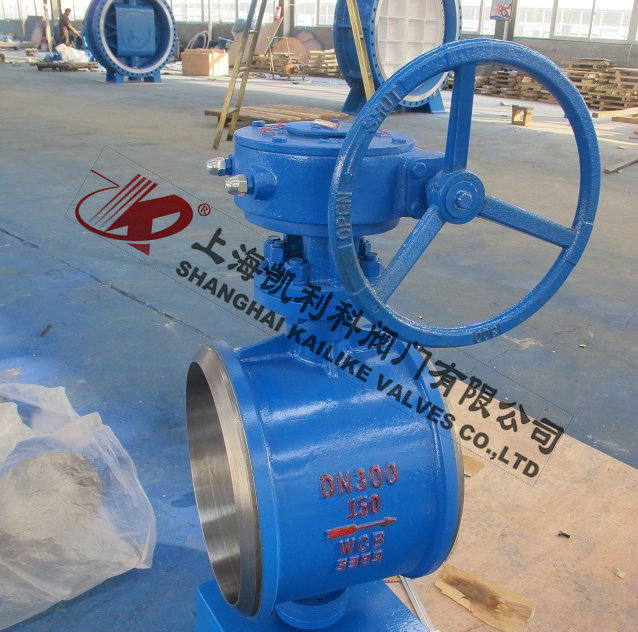

D363H美標焊接蝶閥
D363H美標焊接蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。
|
產品名稱： |
美標焊接蝶閥 |
產品型號： |
D363H |
|
公稱通徑： |
DN80～DN1050 |
閥座密封： |
金屬密封 |
|
公稱壓力： |
1.6Mpa～5.0MPa、150LB-300LB |
連接方式： |
焊接式 |
|
適用溫度： |
-20ºC～+425ºC |
驅動方式： |
手柄、蝸輪、氣動、電動 |
|
閥體材質： |
WCB、鑄鋼、碳鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、海水 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
D363H美標焊接蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點，且在高曙下能正常使用，克服了其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥耕具使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐腐蝕、使用壽命長。
設計標準
|
設計標準 |
API609-83 |
|
法蘭連接尺寸 |
ANSI B16.5 |
|
結構長度 |
ANSI B16.10-1992 |
|
壓力試驗: |
API598-82 |
主要技術參數
|
公稱通徑 |
DN（mm） |
3"～42" |
|
公稱壓力 |
PN（Mpa） |
150Lb |
300Lb |
|
試驗壓力 |
強度試驗 |
3.0 |
7.5 |
|
密封試驗 |
2.2 |
5.5 |
|
適用介質 |
水、蒸汽、油品、海水等 |
|
適用溫度 |
-29℃～425℃ |
主要零件的材質
|
零件名稱 |
材料 |
|
閥體 |
WCB、304、316、316SS、CF8M |
|
蝶板 |
WCB、304、316、316SS、CF8M |
|
閥桿 |
316、2Cr13、1Cr18Ni9Ti |
|
密封圈 |
316、氟塑料 |
|
填料 |
柔性石墨、氟塑料 |

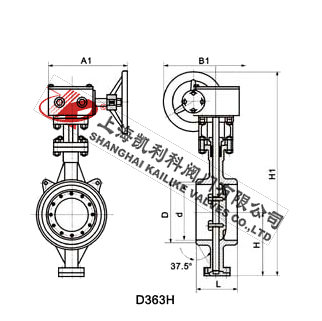

外形結構圖
主要外形尺寸 ANSI 150Lb
|
公稱通徑 |
L |
D |
d |
H |
H1 |
近似重量（kg) |
|
in |
mm |
|
3 |
76 |
114 |
89.1 |
78.1 |
90 |
230 |
27 |
|
4 |
100 |
127 |
114.3 |
102.3 |
100 |
239 |
34 |
|
5 |
125 |
140 |
139.8 |
126.6 |
113 |
252 |
41 |
|
6 |
150 |
140 |
165.2 |
151 |
130 |
284 |
43 |
|
8 |
200 |
152 |
216.3 |
199.9 |
202 |
307 |
81 |
|
10 |
250 |
165 |
267.4 |
248.8 |
235 |
337 |
102 |
|
12 |
300 |
178 |
318.5 |
297.9 |
280 |
392 |
132 |
|
14 |
350 |
190 |
355.6 |
333.4 |
315 |
435 |
164 |
|
16 |
400 |
216 |
406.4 |
381.0 |
355 |
481 |
193 |
|
18 |
450 |
222 |
457.2 |
428.6 |
370 |
521 |
238 |
|
20 |
500 |
229 |
508 |
477.8 |
406 |
568 |
302 |
|
24 |
600 |
267 |
609.6 |
574.8 |
464 |
689 |
457 |
|
28 |
700 |
393 |
|
|
560 |
903 |
810 |
|
30 |
800 |
318 |
|
|
630 |
967 |
1093 |
|
36 |
900 |
330 |
|
|
697 |
1030 |
1410 |
|
42 |
1050 |
410 |
|
|
777 |
1122 |
1870 |
主要外形尺寸 ANSI 300Lb
|
公稱通徑 |
L |
D |
d |
H1 |
H2 |
H |
近似重量（kg) |
|
in |
mm |
|
3 |
76 |
180 |
89.1 |
78.1 |
242 |
108 |
286 |
35 |
|
4 |
100 |
190 |
114.3 |
102.3 |
204 |
108 |
248 |
38 |
|
5 |
125 |
200 |
139.8 |
126.6 |
214 |
120 |
258 |
50 |
|
6 |
150 |
210 |
165.2 |
151 |
259 |
135 |
301 |
45 |
|
8 |
200 |
230 |
216.3 |
199.9 |
276 |
202 |
318 |
100 |
|
10 |
250 |
250 |
267.4 |
248.8 |
313 |
235 |
365 |
135 |
|
12 |
300 |
270 |
318.5 |
297.9 |
363 |
280 |
415 |
260 |
|
14 |
350 |
290 |
355.6 |
333.4 |
406 |
315 |
458 |
380 |
|
16 |
400 |
310 |
406.4 |
381 |
441 |
355 |
510 |
320 |
|
18 |
450 |
330 |
457.2 |
428.6 |
523 |
370 |
591 |
500 |
|
20 |
500 |
350 |
508 |
477.8 |
602 |
420 |
740 |
550 |
|
24 |
600 |
390 |
609.6 |
574.8 |
695 |
490 |
833 |
900 |
