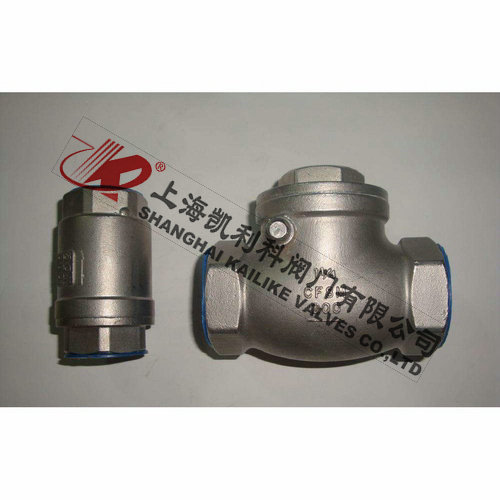

H12W、H12H立式內螺紋止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟 或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。適用介質為：水、油品、蒸汽、酸性介質等。
| 產品名稱： | 立式內螺紋止回閥 | 產品型號： | H12W、H12H |
| 公稱通徑： | DN15～DN50 | 結構形式： | 立式 |
| 公稱壓力： | 1.6MPa～2.5MPa～4.0MPa～6.4MPa | 連接方式： | 內螺紋 |
| 適用溫度： | -40ºC～+180ºC | 驅動方式： | 介質推動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油品、蒸汽 | 生產廠家： | 上海凱利科閥門有限公司 |
| 公稱壓力 | PN | 1.6, 2.5, 4.0, 6.4 | MPa |
| 強度試驗壓力 | PT | 2.4, 3.8, 6.0, 7.6 | |
| 低壓氣密封試驗壓力 | 0.6 | ||
| 高壓氣密封試驗壓力 | 2.0, 3.0, 4.8, 7.6 | ||
| 適用介質 | H12W-(16-64)C | H12W-(16-64)P | H12W-(16-64)R |
| 水、油品、汽 | 硝酸類 | 醋酸類 | |
| 適用溫度 | -40～180 | ||

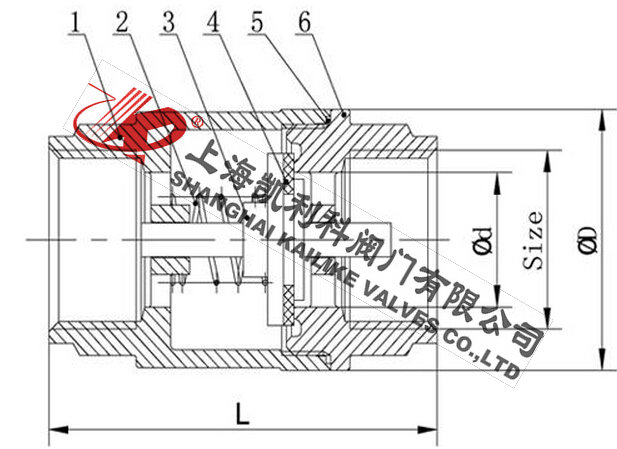

| 序號NO. | 零件名稱 | 材質 |
| 1 | 閥體 | 不銹鋼CF8M/CF8 |
| 2 | 彈簧 | 不銹鋼316/304 |
| 3 | 閥瓣 | 不銹鋼CF8M/CF8 |
| 4 | 螺塞墊片 | 聚四氟乙烯PTFE |
| 5 | 螺塞 | 不銹鋼316/304 |
| 6 | 閥蓋 | 不銹鋼CF8M/CF8 |
| 公稱通徑 DN（mm） | D | H | L |
| 15 | 1/2" | 73 | 43 |
| 20 | 3/4" | 85 | 48 |
| 25 | 1" | 95 | 55 |
| 32 | 1-1/4" | 113 | 73 |
| 40 | 1-1/2" | 138 | 86 |
| 50 | 2" | 156 | 98 |
聲明：【H12W,H12H立式內螺紋止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H12W,H12H立式內螺紋止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
